耐震(外壁)リフォーム

第2回S様邸耐震工事兼全面リフォーム
−構造壁編ー
横浜市の木造耐震補強促進事業を利用して、耐震補強を実現
松下工務店のホームページでお付き合いがはじまったS様。
当初、新築建て替えで計画を練っていきました。しかし、狭小敷地の為、思い通りのプランがかなわず、また、金銭的な面もあり、横浜市の最大225万円の耐震補強が助成対象のことから、耐震補強を兼ねた、全面リフォームに計画変更いたしました。
主な概要
@柱・桁など構造体のみ残し全面解体
A横浜市耐震補強の助成金を利用した耐震改修 基礎3か所 構造壁12か所 屋根葺き替え
B床・壁・階段等、全て下地から改修
C水回り(浴室・キッチン・トイレ)全て改修
D屋根の葺き替え工事(瓦からコロニアルへ)

外壁リフォーム

外壁リフォーム

■横浜市磯子区 S様邸 耐震補強工事
施工前の耐力診断では、0.10
補強後の耐力数値では、1.09となります。

構造壁補強工事12か所
@筋違+構造壁 ツイン基礎・柱取替
A筋違+構造壁 土台・柱・桁新設
B筋違+構造壁 土台・柱・桁新設
C筋違+構造壁 土台取替
D構造壁
E筋違+構造壁 ツイン基礎・柱取替
F筋違+構造壁 基礎新設
G筋違     基礎新設
H筋違+構造壁
I〜K構造壁
建物種別・築年数 木造二階建て
築50年(昭和56年以前)
49.24u(約15坪)
工事規模 基礎部3箇所
構造部12箇所
屋根葺き替え
工事期間 3ヶ月 工事費用 耐震工事約340万円
リフォーム工事660万円
225万円補助
耐震壁補強…@筋違+構造壁

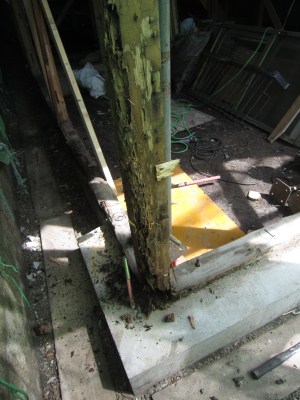

現況

S邸

土台・通し柱が腐朽していました。そこで、@新設通し柱を並列して新設A腐った柱部を撤去B撤去した部分に新たに継ぎ足す、工事が補強前に必要です。

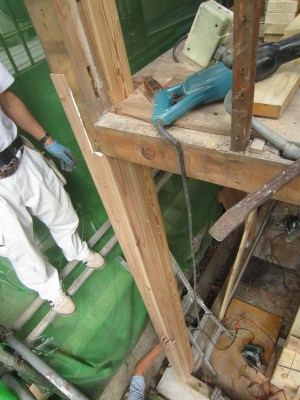

柱補強

S邸

@新設通し柱を並列して新設するため、2階桁部を切り離します。(通し柱の為)

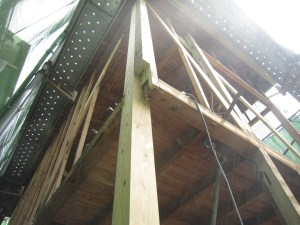

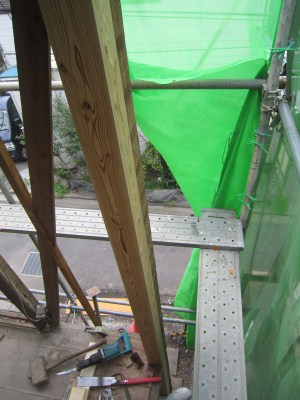

並列新設通し柱

S邸

既設通し柱に、新規通し柱を抱かした状態

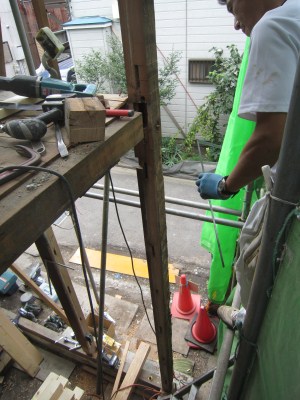

A腐った通し柱撤去

S邸

腐朽した既設通し柱を丁寧に撤去します。

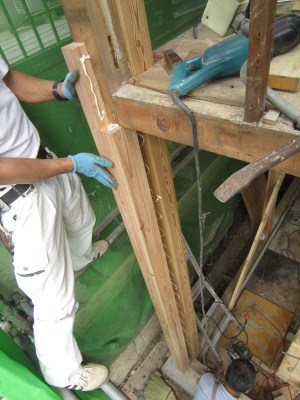

継ぎ柱取付

S邸

継ぎ柱取付

S邸

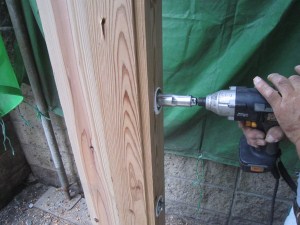

ボルト締め

S邸

初めに並列して建てた柱と、継いだ柱を連結して完了です。

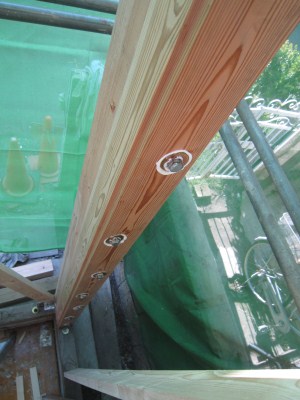

ボルト締め

S邸

300oピッチに連結金物で接合します。
柱脚にVP金物取付

S邸

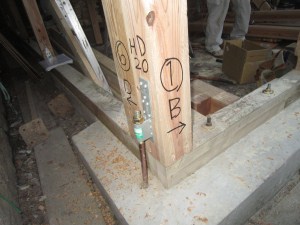

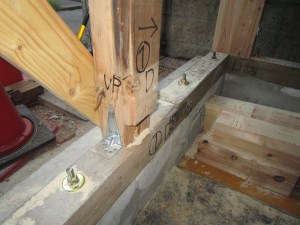

柱脚にホールダウン金物取付

S邸

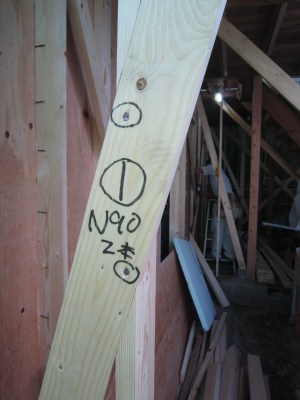

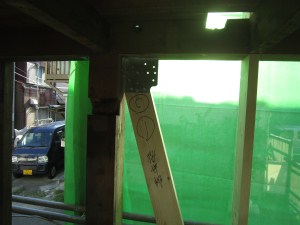

上下筋違box金物取付

S邸

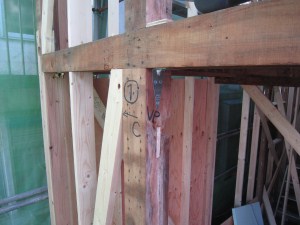

柱頭にVP金物取付

S邸

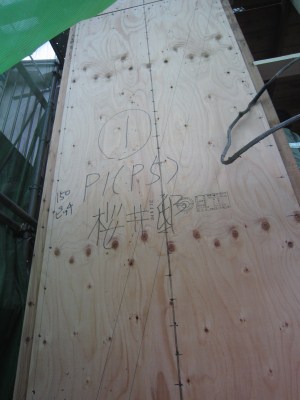

構造用合板取付

S邸

P5仕様なので、柱・土台・桁に構造用合板を貼り付け、150oピッチに釘で固定します

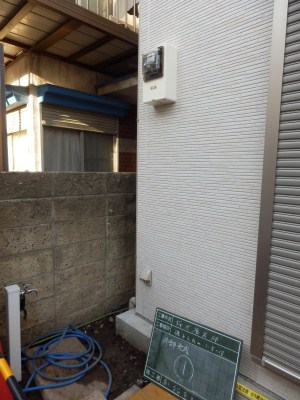

完成

S邸

防水した下地にサイディングを貼付け完成です。
